D型多级离心泵结构图：

1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲；

　　7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮；

　　13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套；

　　19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙；

工作条件：

1、介质温度：-15℃～80℃；

2、周围环境的温度应低于40℃，相对湿度应不超过95%；

3、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

4、工作压力：系统压力≤3.0MPa；即：系统压力=入口压力+泵工作时的压力≤3.0MPa；

5、适合于输送清水及物理化学性质类似于清水的介质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm；

产品用途：

D型卧式多级离心泵主要用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

产品概述：

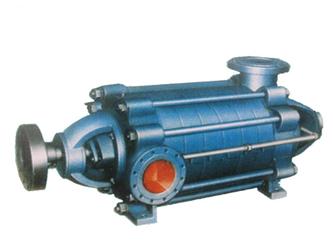

D系列泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口与水平垂直向上。泵的进水段、中段、出水段、轴承体待泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。
轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。在轴封处装有可更换的轴套，以保护泵轴。
从原电机方向看，泵为顺时针方向旋转。
